جک پنوماتیک جز دستگاه مکانیکی هست که می‌تواند انرژی هوای فشرده را به حرکت خطی رفت و برگشتی تبدیل نماید ،این دستگاه ها تجهیزاتی هستند که از هوای فشرده به‌عنوان منبع گاز استفاده کرده و انرژی فشاری گاز را به انرژی مکانیکی با حرکت چرخشی یا خطی تبدیل می‌کنند. برخلاف اکچویتورهای هیدرولیکی، سیلندرهای بادی عملکردی بسیار پاک دارند، زیرا سیال عامل آنها گاز است و این ویژگی از نشت و آلودگی محیط جلوگیری می‌کند. اصل کلی عملکرد سیلندر پنوماتیک به این بستگی دارد که سیلندر از نوع یک‌طرفه باشد یا دوطرفه.
جک پنوماتیک یک‌طرفه

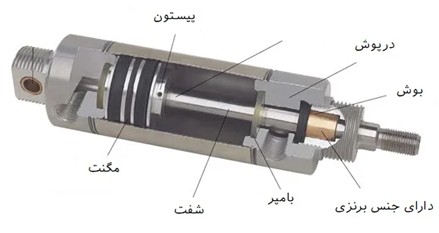

جک پنوماتیک یک‌طرفه از هوای فشرده برای حرکت دادن پیستون فقط در یک جهت استفاده می‌کند. بازگرداندن پیستون به موقعیت اولیه توسط یک فنر مکانیکی انجام می‌شود. فنر برای بیرون راندن پیستون استفاده می‌شود و هوای فشرده پیستون را به داخل می‌کشد. فنر پیستون را به داخل می‌کشد و هوای فشرده آن را به بیرون می‌راند.
سیلندرهای یک‌طرفه معمولاً در کاربردهای ایمن‌ساز (fail-safe) استفاده می‌شوند که در صورت قطع هوای فشرده، پیستون باید در موقعیت خاصی باقی بماند. به دلیل نیروی مخالف فنر، سیلندرهای پنوماتیک یک‌طرفه در طول کورس پیستون نیروی خروجی یکنواختی ارائه نمی‌دهند. همچنین، کورس این سیلندرها به دلیل فضای مورد نیاز برای فنر فشرده‌شده محدود است. طراحی سیلندرهای پنوماتیک معمولاً مطابق با استانداردهای ISO انجام می‌شود تا امکان تعویض‌پذیری با محصولات تولیدکنندگان مختلف فراهم باشد. بنابراین، ابعاد نصب، قطر داخلی سیلندر، کورس، ویژگی‌های میله پیستون و پورت‌های هوا به نوع و استاندارد استفاده بستگی دارد.

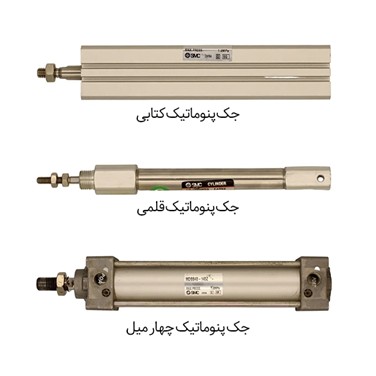

سیلندر گرد ISO 6432 ۸ تا ۲۵ میلی‌متر
استاندارد ISO 6432 یک استاندارد متریک برای جک پنوماتیک تک‌میله‌ای با قطر داخلی ۸ تا ۲۵ میلی‌متر و فشار کاری حداکثر ۱۰ بار (۱۰۰۰ کیلوپاسکال) است. این سیلندرها معمولاً با نام سیلندرهای مینی یا گرد شناخته می‌شوند. این استاندارد قابلیت تنظیم دستی ضربه‌گیر را ندارد. سیلندرهای ISO 6432 برای سیستم‌های اتوماسیون در تجهیزات تشخیصی، بطری‌سازی، خودروسازی، آشپزخانه‌های صنعتی و تجهیزات لباسشویی مناسب هستند. سیلندرهای گرد با قطر داخلی بیش از ۲۵ میلی‌متر نیز موجودند، اما به دلیل اندازه بزرگ‌تر، کاملاً با استاندارد ISO 6432 مطابقت ندارند.

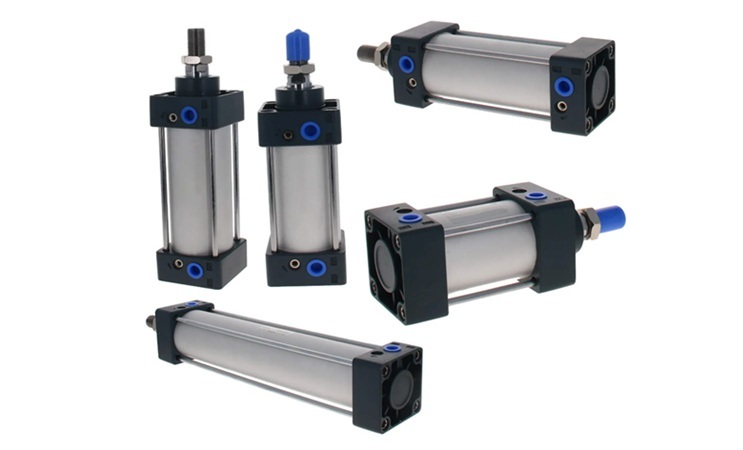

جک پنوماتیک پروفیل ISO 15552 ۳۲ تا ۳۲۰ میلی‌متر
استاندارد ISO 15552 برای سیلندرهای پنوماتیک تک‌میله‌ای یا دو‌میله‌ای با فشار کاری حداکثر ۱۰ بار و قطر داخلی ۳۲ تا ۳۲۰ میلی‌متر تعریف شده است. این استاندارد برای سیلندرهایی با پایه‌های قابل جدا شدن کاربرد دارد. سری سیلندرهای ISO 15552 دارای ضربه‌گیر قابل تنظیم هستند که به کاهش ضربه کمک می‌کند. این سیلندرها برای جابجایی بارهای سنگین در سیستم‌های اتوماسیون، ساخت ماشین‌آلات و صنایع غذایی و نوشیدنی مناسب‌اند. ISO 15552 جایگزین استانداردهای قدیمی‌تر ISO 6431 و VDMA 24562 شده است.
جک پنوماتیک کامپکت ISO 21287 ۲۰ تا ۱۰۰ میلی‌متر
استاندارد ISO 21287 برای جک پنوماتیک کامپکت تک‌میله‌ای با فشار کاری حداکثر ۱۰ بار و قطر داخلی ۲۰ تا ۱۰۰ میلی‌متر کاربرد دارد. این سری سیلندرها ضربه‌گیر قابل تنظیم ندارند، اما در دو انتها ضربه‌گیرهای لاستیکی برای کاهش ضربه تعبیه شده‌اند. سیلندرهای ISO 21287 به دلیل طراحی کامپکت و وزن سبک، برای کاربردهایی با محدودیت فضا بسیار مناسب‌اند.
سیلندرهای بدون میله
سیلندرهای بدون میله بار را در کنار پیستون حرکت می‌دهند، نه اینکه آن را با میله پیستون هل دهند یا بکشند. این سیلندرها برای طول کورس یکسان، جمع‌وجورتر هستند. در هر دو جهت نیروی یکسانی دارند و مشکل خم شدن میله پیستون وجود ندارد. سیلندرهای بدون میله معمولاً در جابجایی مواد، بارگیری، بلند کردن و برش صفحات کاربرد دارند.
سیلندرهای پنوماتیکی شاکو
شرکت SHAKO تمام منابع خود را به حوزه تولید جک پنوماتیک (سیلندرهای بادی) اختصاص داده است. برند SHAKO توانسته شهرتی درخشان در سطح جهانی کسب کند و نام آن به انتخاب اول در بیش از ۳۰ کشور برای محصولات سیلندر پنوماتیک تبدیل شده است. در واقع، SHAKO نمادی از کیفیت بالا به شمار می‌رود. این شرکت با بیش از ۲۰ سال تجربه و سابقه‌ای موفق در توسعه محصولات جدید سیلندر بادی، اکنون تلاش‌های خود در زمینه تحقیق و توسعه را بیش از پیش گسترش داده تا برای قرن ۲۱ و گام‌های بعدی آماده باشد.
سخن پایانی
جک پنوماتیک جز دستگاه مکانیکی هست که می‌تواند انرژی هوای فشرده را به حرکت خطی رفت و برگشتی تبدیل نماید. جک‌های دو طرفه می‌توانند در میانه کورس متوقف شوند و عموماً برای کاربردهایی که نیاز به دقت بالا دارند استفاده می‌شوند. بهتر است برای این کارها از سیلندرهای قفل‌دار ویژه و سیستم بازخورد موقعیت هم استفاده نمود. سیلندرهای دو طرفه برای حرکت دادن پیستون به داخل و خارج از هوای فشرده استفاده می‌کنند. در حالی که جک پنوماتیک یک طرفه تنها در یک جهت با هوای فشرده حرکت می‌کند و باعث بازگشت نهایی می‌شود.
کاربران بین جک‌های یک طرفه، دو طرفه، رو تاری، کششی و بدون میل کمی شک دارند و به دنبال محاسبه نیروی خروجی جک و تناسب آن با بار مورد نظر هستند. تمام کاربران پس از استفاده از جک‌های پنوماتیک از سرعت بالا و عملکرد پاک آنها راضی بودند؛ اما برخی از مدل‌های ارزان‌تر بعد از مدت کوتاهی دچار نشتی و افت قدرت می‌شوند که این موضوع نارضایتی افراد را افزایش داده است. بنابراین کاربرانی موفق‌تر هستند که قبل از خرید با متخصصین مجموعه مشورت می‌کنند و دقیقاً جک مورد نظر را مطابق با کاربردشان را تهیه می‌کنند. عموماً برای صنایع چوب و ماشین سازی، جک‌های کامپکت کوچک و قدرت بالا مورد استفاده قرار می‌گیرند. برندهای بسیار زیادی هستند که انواع جک پنوماتیک را به بازار عرضه کرده‌اند از جمله آنها می‌توان به برند پارکر، SMC، LMC، فستو، متال ورک، شاکو و… اشاره کرد.
