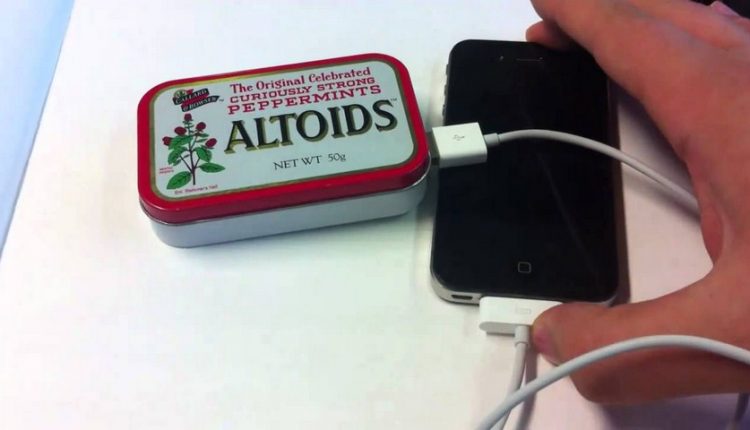

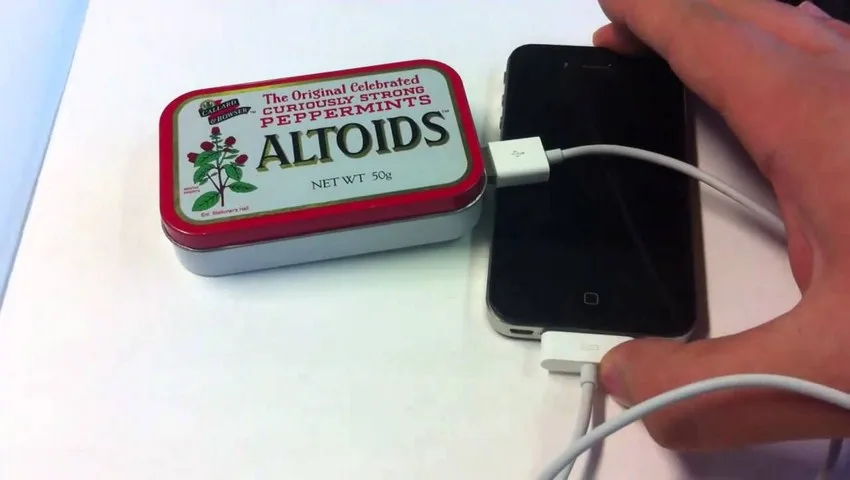

چگونه خودمان یک پاوربانک بسازیم؟

تابه‌حال شده که نیاز به شارژ دستگاه خود داشته باشید و هیچ شارژی در نزدیکی شما نباشد؟ با این شارژر قابل‌حمل که ساخت آن آسان است دیگر هیچ‌وقت بدون شارژ نخواهید ماند و این پاور بانک بارها می‌تواند شارژ شود.

مراحل:

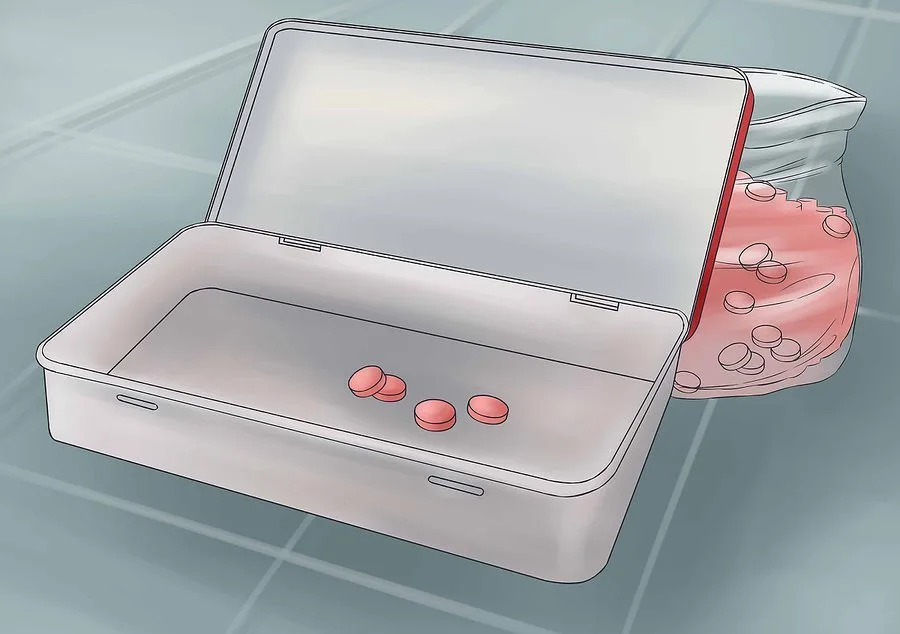

1 محتویات داخل یک قوطی فلزی را خالی کنید

aid1514110 v4 900px Make a Portable and Rechargeable USB Charger Step 1 e1493203489479 600x423 - چگونه خودمان یک پاوربانک بسازیم؟

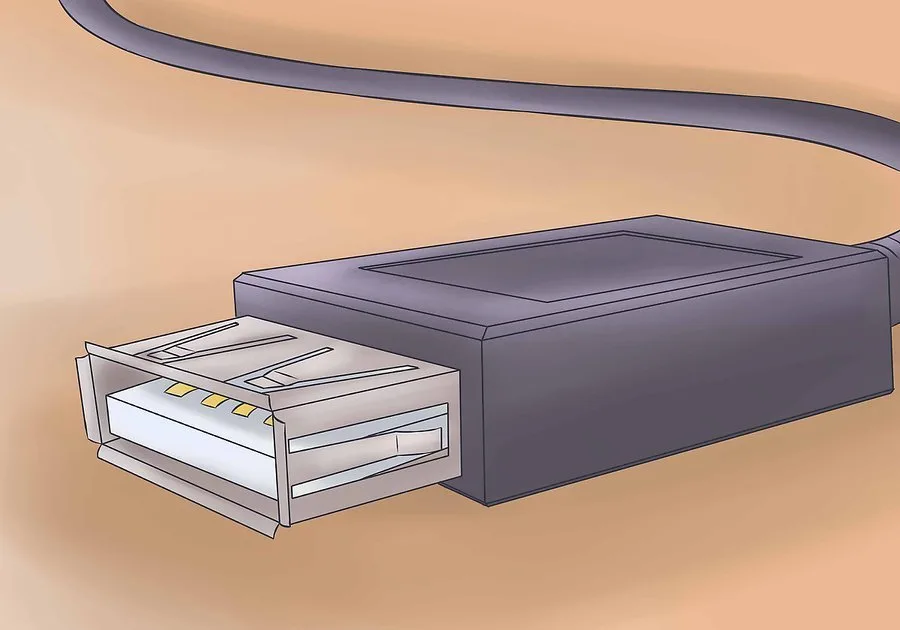

2 یک درگاه یو‌اس‌بی ماده پیدا کنید.

aid1514110 v4 900px Make a Portable and Rechargeable USB Charger Step 2 e1493203531914 600x420 - چگونه خودمان یک پاوربانک بسازیم؟

این درگاه‌ها روی سیم‌های اضافی یو‌اس‌بی به‌راحتی قابل تهیه هستند.(سیم‌های اضافی یو‌اس‌بی سیم‌هایی هستند که برای افزایش طول یک سیم کوتاه یو‌اس‌بی به کار می‌روند)

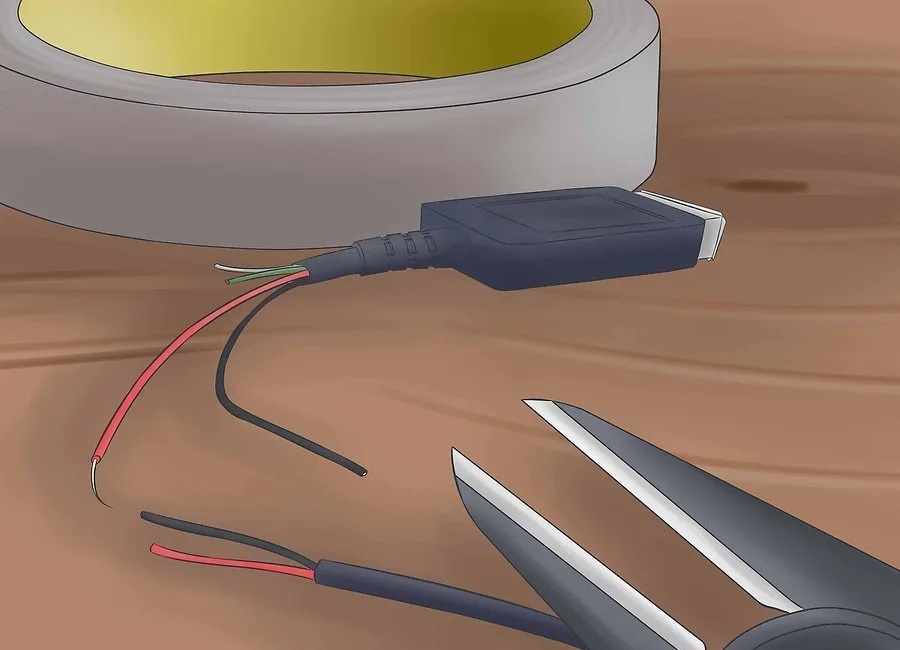

3 اگر از یک سیم اضافی یو‌ا‌س‌بی استفاده می‌کنید آن را به مقدار طول دلخواهتان ببرید.

aid1514110 v4 900px Make a Portable and Rechargeable USB Charger Step 3 e1493203566482 600x433 - چگونه خودمان یک پاوربانک بسازیم؟

کابل را لخت کنید و سیم سیاه (-) و قرمز(+) را پیدا کنید. مطمئن شوید که این دو سیم از سیم‌های دیتای سبز و سفید جدا هستند.

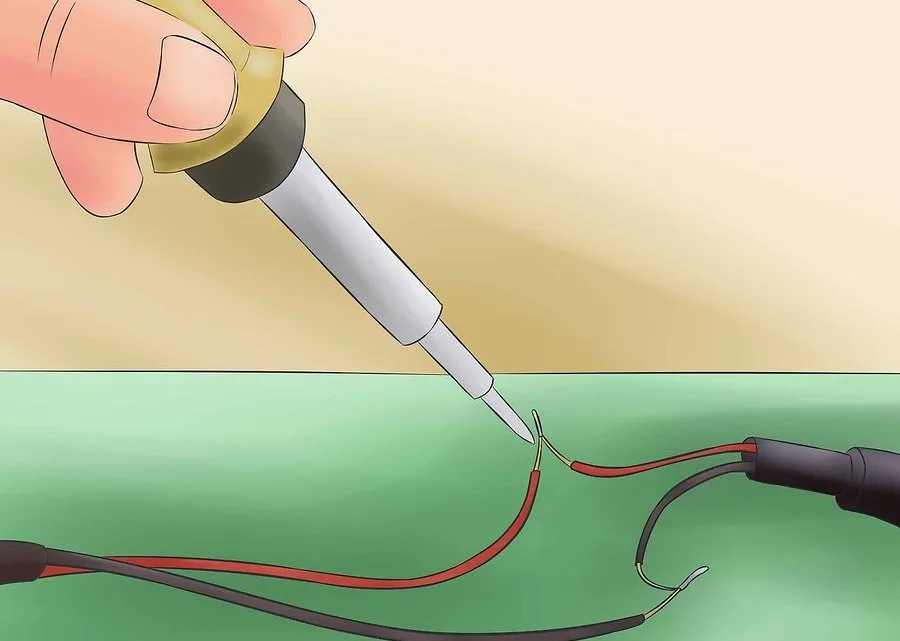

4 اگر سیم‌هایتان خیلی کوتاه هستند(کمتر از 23 سانتی‌متر) بهتر است آن‌ها را با لحیم کردن سیم بلند کنید.

aid1514110 v4 900px Make a Portable and Rechargeable USB Charger Step 4 e1493203621744 600x427 - چگونه خودمان یک پاوربانک بسازیم؟

حواستان باشد خیلی زیاد اضافه نکنید چون ممکن است در قوطی جا نشود. 23 سانتی‌متر از درگاه مادگی یو‌اس‌بی باید کافی باشد.

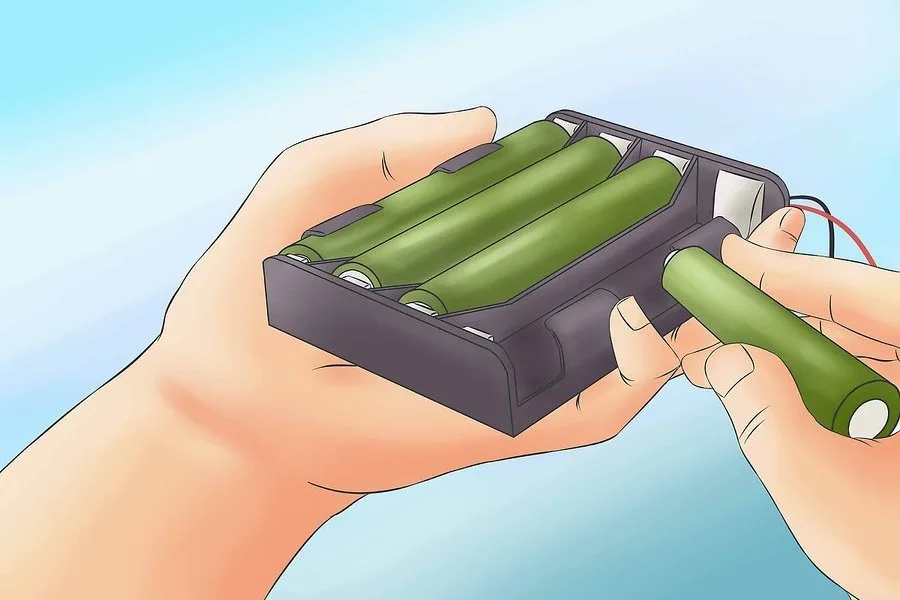

5 چهار عدد باتری نیم قلمی (AAA) قابل شارژ را درون جا باتری قرار دهید

aid1514110 v4 900px Make a Portable and Rechargeable USB Charger Step 5 e1493203650655 600x400 - چگونه خودمان یک پاوربانک بسازیم؟

فعلاً لازم نیست که شارژ شوند.

(راهنمایی: باتری‌های نیم قلمی قابل شارژ را به‌راحتی در اینترنت می‌توان سفارش داد، این باتری‌ها بر اساس مقدار انرژی که ذخیره می‌کنند طبقه‌بندی می‌شوند نه مقدار جریان خروجی آن‌ها. واحدی که برای آن‌ها استفاده می‌شود میلی‌آمپر ساعت (mAh) است -یعنی مقدار جریانی که می تواند در یک ساعت باتری را خالی کند-  یک باتری 1000 میلی‌آمپر ساعتی با یک‌بار شارژ دو برابر یک باتری 500 میلی‌آمپر ساعتی دوام خواهد آورد.

جا باتری را می‌توان باقیمت کمی از الکتریکی تهیه کرد، فقط حواستان باشد که در قوطی فلزی جا شود)

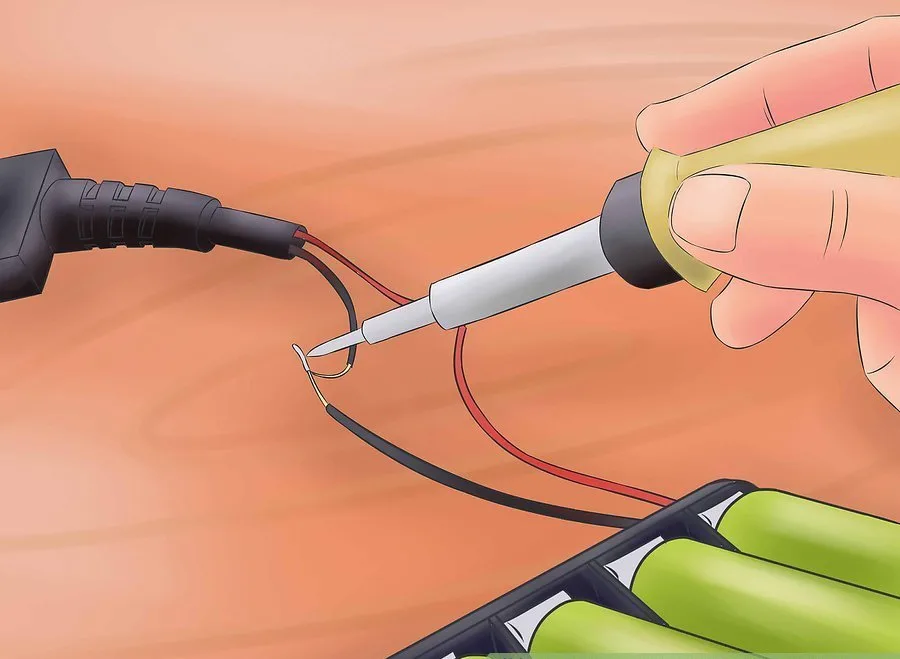

6 سیم‌های خارج‌شده از جا باتری را به سیم‌های یو‌اس‌بی متصل کنید.

aid1514110 v4 900px Make a Portable and Rechargeable USB Charger Step 6 e1493203697989 600x439 - چگونه خودمان یک پاوربانک بسازیم؟

یادتان باشد قرمز به قرمز و سیاه به سیاه وصل شود. لحیم‌کاری معمولاً راه خوبی برای این کار است. راه دیگر پیچاندن سیم‌ها به هم دیگر است که البته روش غیرقابل‌اعتمادی است. یادتان باشد سیم‌های لخت متصل را با یک ماده‌ی عایق (پی‌وی‌سی یا چسب برق) بپوشانید تا از تماس سیم مثبت و منفی جلوگیری کنید.

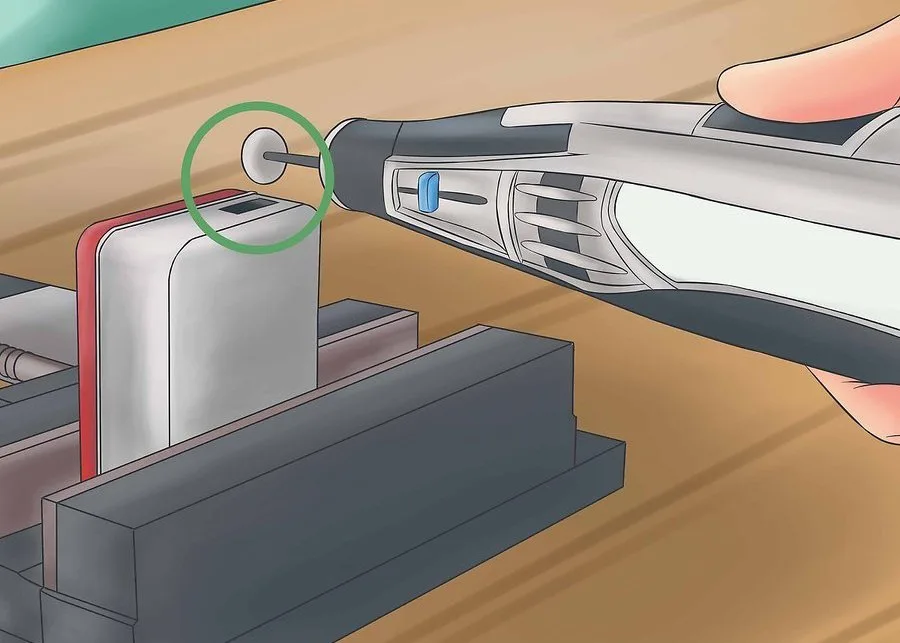

7 در یک سمت از قوطی فلزی سوراخ چهارگوشی که کمی از درگاه یو‌اس‌بی بزرگ‌تر باشد ایجاد کنید.

aid1514110 v4 900px Make a Portable and Rechargeable USB Charger Step 7 e1493203732975 600x429 - چگونه خودمان یک پاوربانک بسازیم؟

اگر از فرز استفاده می‌کند مراقب جرقه‌هایی که می‌توانند مواد سوختنی را شعله‌ور کند باشید. حواستان باشد سوراخ را روی یکی از سمت‌های کناری کوچک‌تر ایجاد کنید.

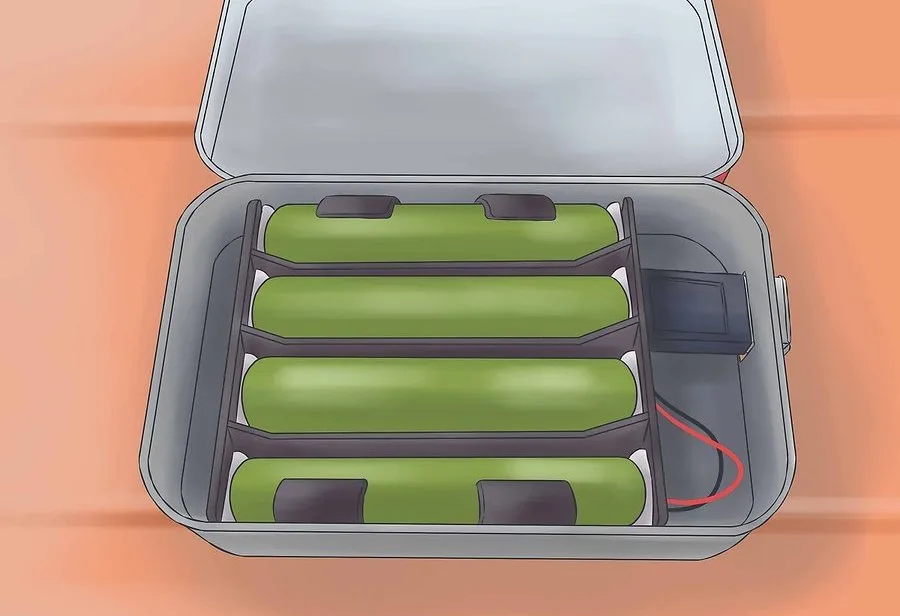

8 جا باتری را درون قوطی به یو‌اس‌بی مادگی وصل کنید.

aid1514110 v4 900px Make a Portable and Rechargeable USB Charger Step 8 e1493203854973 600x411 - چگونه خودمان یک پاوربانک بسازیم؟

اگر جا باتری شما کلید روشن خاموش دارد آن را بالای قوطی قرار دهید و درگاه یو‌اس‌بی را طوری تنظیم کنید که بیرون نزند.

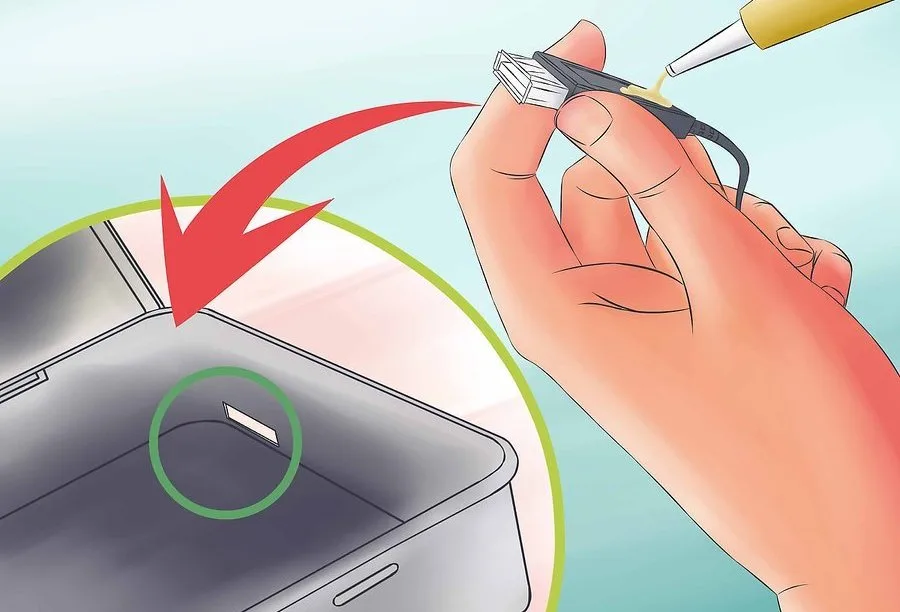

9 درگاه یو‌اس‌بی ماده را با چسب حرارتی در جایش محکم کنید.

aid1514110 v4 900px Make a Portable and Rechargeable USB Charger Step 9 e1493203899946 600x408 - چگونه خودمان یک پاوربانک بسازیم؟

همچنین می‌توانید با چسب دوطرفه یا حرارتی، جا باتری را نیز محکم کنید تا تکان نخورد.

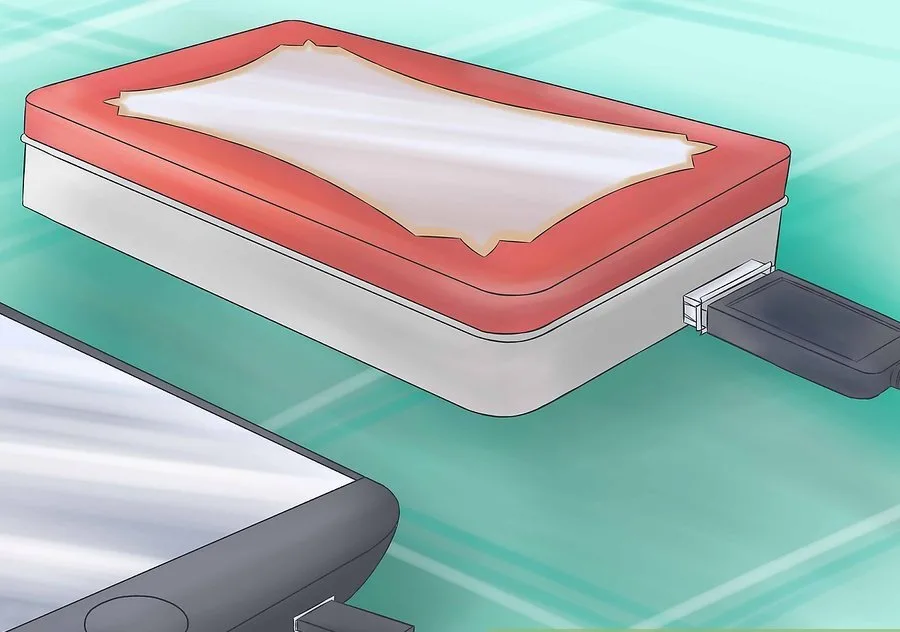

10 قوطی را ببندید

aid1514110 v4 900px Make a Portable and Rechargeable USB Charger Step 10 e1493203975333 600x421 - چگونه خودمان یک پاوربانک بسازیم؟

پاور بانک شما آماده است. برای شارژ مجدد آن مرحله‌ی آخر را دنبال کنید.

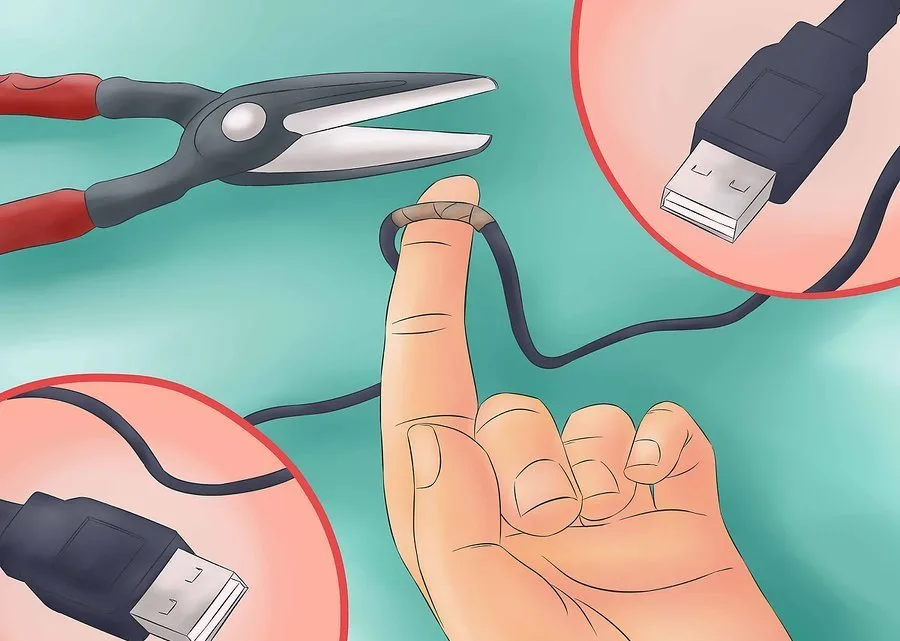

11 اگر کابل یو‌اس‌بی نر به نر ندارید یکی بسازید.

aid1514110 v4 900px Make a Portable and Rechargeable USB Charger Step 11 e1493203997178 600x427 - چگونه خودمان یک پاوربانک بسازیم؟

انتهای دو کابل یو‌اس‌بی را ببرید و هرچقدر که می‌توانید از سیم نگه‌دارید. کابل را لخت کنید تا سیم‌های رنگی مشخص شوند. می‌توانید سیم‌های سفید و سبز را ببرید. سیم قرمز و سیاه را لخت کنید . با لحیم‌کاری یا پیچاندن، سیم قرمز را به قرمز و سیاه را به سیاه متصل کنید. محل اتصال این سیم‌ها را جداجدا با چسب برق بپوشانید. وقتی سیاه‌ها و قرمزها جداگانه پوشیده شدند آن‌ها را باهم با چسب برق بپوشانید تا سیم یکی شود.

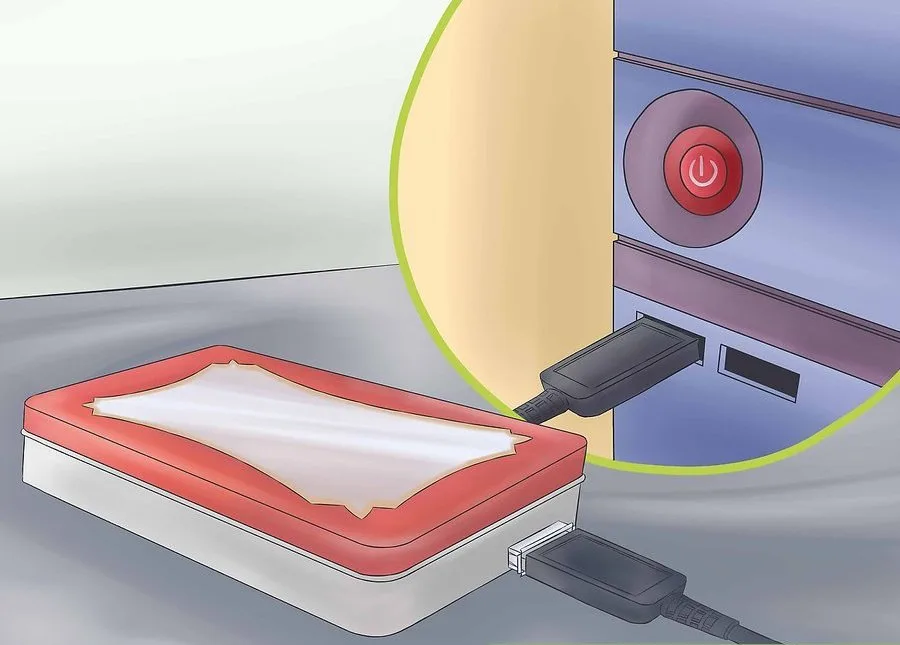

12 برای شارژ با استفاده از کابل یو‌اس‌بی نر به نر، یک سر آن را به کامپیوتر(یا یک آداپتور برق یو‌اس‌بی) وصل کنید و سر دیگر را به درگاه یو‌اس‌بی پاور بانک خود.

aid1514110 v4 900px Make a Portable and Rechargeable USB Charger Step 12 e1493204015109 600x430 - چگونه خودمان یک پاوربانک بسازیم؟

شارژ کردن شروع می‌شود و بعد از چند ساعت کاملاً شارژ خواهد شد.



هشدارها

  • وقتی خودتان حضور ندارید وسیله را در حال شارژ رها نکنید. لازم نیست که مانند عقاب بالای سرش باشید اما هر دو ساعت آن را چک کنید که زیادی داغ نشده باشد.
  • وسیله را در برابر رطوبت، آتش ، گرما و دمای زیر صفر قرار ندهید.
  • مانند هر وسیله‌ی الکتریکی هنگام ساخت و استفاده احتیاط کنید.
  • وقتی‌که پاور بانک را شارژ می‌کنید حواستان باشد باتری‌ها خیلی خیلی داغ نشوند. گرم شدن اشکال ندارد اما اگر به حدی داغ شوند که دست شما را بسوزانند اشکال دارد. اگر چنین شد به‌سرعت پاور بانک را از برق بکشید.
  • مراقب دوستان حسودی که ممکن است پاور بانک فوق‌العاده‌ی شما را بدزدند باشید!
  • از خطرات آگاه باشید ما مسئول آسیب به وسیله یا خود شما نیستیم.
  • قهوه‌ای شدن اطراف سوراخ ایجادشده توسط فرز طبیعی است. به خاطر گرما این‌طوری می‌شود.
  • از این وسیله در گرما یا سرمای شدید استفاده نکنید.
  • اگر برای سوراخ کردن قوطی از فرز استفاده می‌کنید حواستان به جرقه‌ها باشد، مواظب باشید باعث آتش گرفتن مواد سوختنی نشوند و به لباس یا موهایتان برخورد نکنند. اگر جرقه‌ها بزرگ هستند با سرعت کمتری کارکنید.
  • دود حاصل از برخورد فلز به فلز هنگام سوراخ کردن نباید تنفس شود.
  • استفاده از یک شارژر زیادی قوی ممکن است باعث داغ شدن و نشت باتری‌ها شود. شارژرهای مناسب این‌ها هستند: یک درگاه یو‌اس‌بی لپ‌تاپ یا کامپیوتر یا یک درگاه یو‌اس‌بی AC با ولتاژ 5 ولت و جریانی کمتر از 1 آمپر، شارژرهای آیفون، شارژرهای یو‌اس‌بی اچ‌تی‌سی و شارژهای کیندل. شما می‌توانید با خواندن پشت شارژر چک کنید که خروجی کمتر از 1 آمپر باشد(نیم آمپر توصیه می‌شود) البته استفاده از درگاه یو‌اس‌بی کامپیوتر بیش از هر چیز توصیه می‌شود.
  • این وسیله ممکن است آی‌پاد و وسایل دیگر را شارژ نکند.
  • هیچ‌وقت وسیله را در طول شب و بیش از 4 ساعت شارژ نکنید. این مدار پس از رسیدن به ولتاژ مشخص شارژ را متوقف نمی‌کند و شارژ کردن طولانی‌مدت باتری‌ها را خراب می‌کند.

چیزهایی که نیاز خواهید داشت

  • کانکتور یو‌اس‌بی ماده (یا کابل یو‌اس‌بی اضافه که در مراحل توضیح داده شد)
  • 4 باتری نیم قلمی(AAA) NI-MH با جریانی بین 500 تا 1000 میلی‌آمپر (نیم تا 1 آمپر)
  • جا باتری برای 4 باتری نیم قلمی
  • قوطی فلزی
  • سیم لخت کن
  • سیم لحیم(اختیاری ولی توصیه می‌شود)
  • سیم (اختیار)
  • چسب حرارتی
  • تفنگ چسب حرارتی
  • وسیله برای سوراخ کردن قوطی فلزی (مثلاً فرز)
